MOBILE CONFINED SPACE

이동형 밀폐공간 모니터링

고정 설치가 어려운 밀폐공간 출입구 옆에 세워, 진입 전 공기 상태를 확인하고 작업하는 동안 변화를 지켜보는 이동형 환경 모니터링 스테이션임. 태블릿·복합 환경센서·배터리를 삼각대 한 대에 통합함.

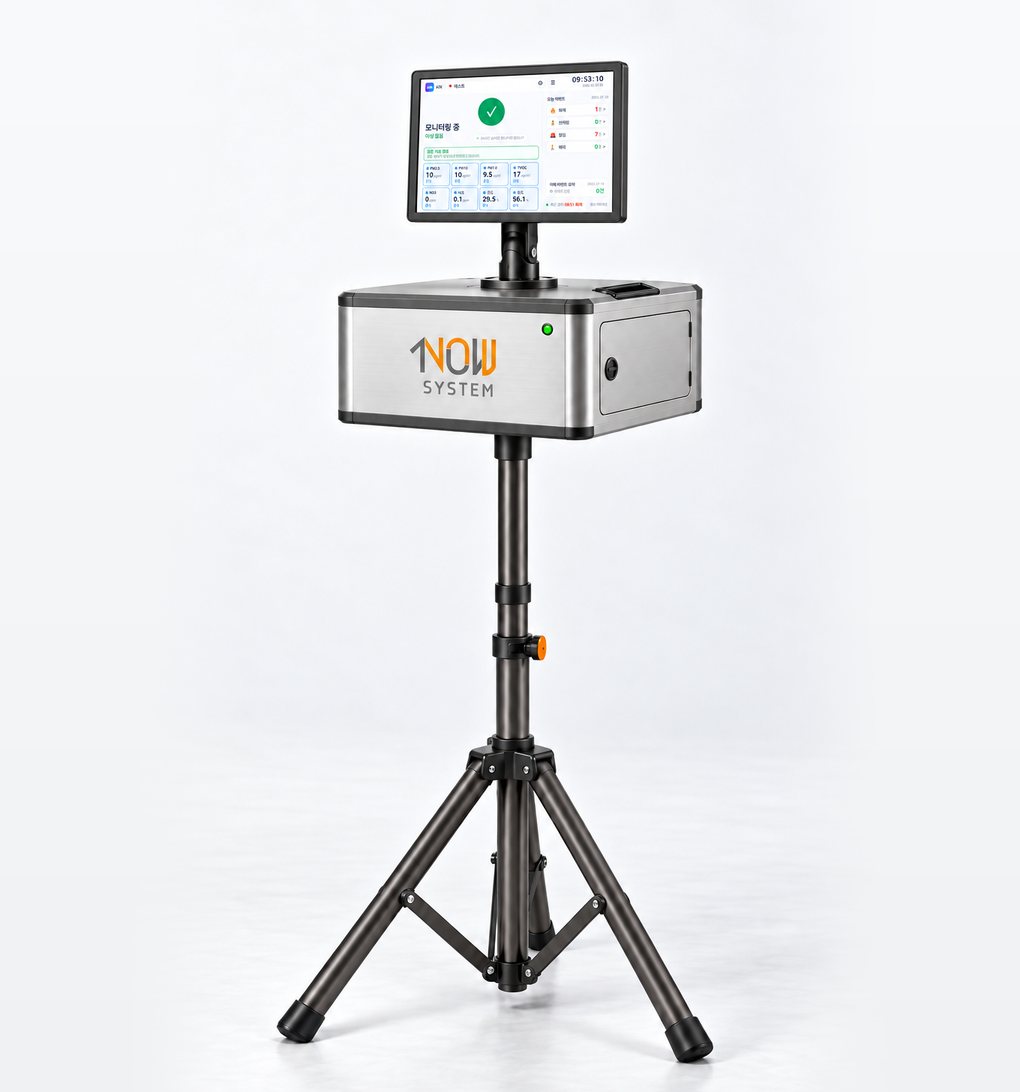

이동형 환경 모니터링 스테이션 전면 — 10.1인치 태블릿과 금속 함체, 높이 조절 삼각대
전면10.1인치 NW-CareN 태블릿으로 측정값과 상태를 표시함

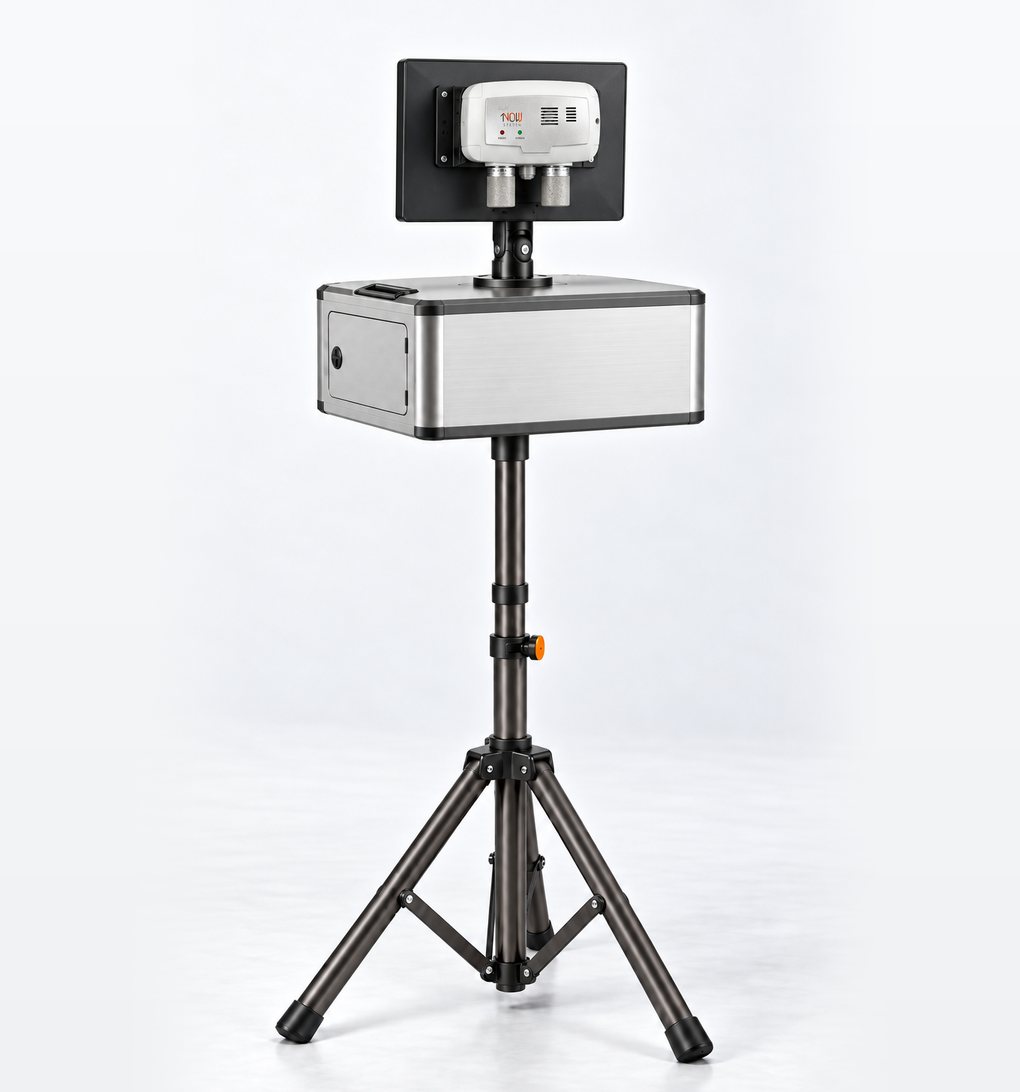

이동형 환경 모니터링 스테이션 후면 — 태블릿 뒷면에 장착한 AirN-DK 복합 환경센서
후면태블릿 뒷면에 AirN-DK 복합 환경센서를 장착함

현장의 문제

  • 맨홀·정화조·저장탱크는 작업할 때만 출입해 고정식 센서를 두기 어려움
  • 휴대용 측정기는 측정한 순간의 값만 확인되어 작업 중 농도 변화를 놓칠 수 있음
  • 출입구 밖 감시인이 내부 공기 상태를 함께 확인할 수단이 부족함
  • 작업 위치가 매번 바뀌는 현장은 장비를 옮겨 다시 설치해야 함

이 장비가 하는 일

  • 출입구 옆에 삼각대를 펼쳐 세우고, 함체에 내장한 배터리로 운용함
  • 측정값을 10.1인치 화면에 표시해 작업자와 감시인이 함께 확인함
  • 화면 높이를 조절해 서 있는 상태에서 바로 확인할 수 있음
  • 작업이 끝나면 삼각대를 접어 다음 작업 장소로 옮김

Measurement

측정 항목

AirN-DK 복합 환경센서로 공기 상태를 상시 측정함. 유해가스 항목은 현장 조건에 맞춰 옵션으로 구성함.

구분측정 항목측정 범위
기본미세먼지 PM10 · PM2.5 · PM1.00~100 μg/m³
기본총휘발성유기화합물 TVOC56~13,000 μg/m³
기본온도 · 습도습도 0~95%
옵션황화수소 H₂S0~50 ppm
옵션암모니아 NH₃0~100 ppm

밀폐공간 작업 전에는 산소·이산화탄소·일산화탄소·황화수소 농도로 적정공기 여부를 확인해야 함 (산업안전보건기준에 관한 규칙 제618조). 본 장비의 기본 구성에는 산소·이산화탄소·일산화탄소 측정이 포함되지 않으므로, 적정공기 판정은 법정 측정 장비로 함께 수행해야 함.

Flow

운영 흐름

01 설치출입구 옆에 삼각대를 펼치고 화면 높이를 맞춤
02 진입 전 확인화면에서 항목별 측정값을 확인함
03 작업 중 감시작업 시간 동안 연속 측정하고 출입구 밖에서 변화를 지켜봄
04 이동작업이 끝나면 삼각대를 접어 다음 작업 장소로 옮김

Components

제품 구성

NW-CareN 10.1인치 태블릿

측정값을 표시하는 화면. 자사 AirN 센서 데이터를 표시하며, 위험 수치 초과 시 RED LED와 음성으로 경고하는 기능을 갖춤.

AirN-DK 복합 환경센서

태블릿 후면에 장착함. 온습도·미세먼지·TVOC를 기본 측정하며, 황화수소·암모니아 센서를 옵션으로 추가함.

금속 함체

배터리와 컨트롤러를 내부에 수납함. 상단 접이식 손잡이와 측면 점검 도어로 이동과 정비가 쉬움.

높이 조절 삼각대

높이 조절 기둥과 접이식 3각 지지대로 구성함. 보강대와 고무발로 바닥을 지지함.

Specifications

구성 부품 사양

NW-CareN 태블릿

디스플레이10.1인치 LCD
운영체제Android 11
CPURK3566 Quad core Cortex-A55
RAM / 저장공간2GB / 16GB
네트워크100M/1000M 이더넷
입출력RJ45, USB, Micro USB
표시등RGB LED Light Bar
전원 / 소비전력12V / 1.5A, PoE 옵션 / 18W
외형 / 중량259.36 × 178.36 × 28 mm / 0.94 kg
KC 인증번호R-R-NW2-NW-CareN
G2B 번호25360906

AirN-DK 복합 환경센서

기본 측정온도, 습도, PM10, PM2.5, PM1.0, TVOC
옵션 측정H₂S 황화수소, NH₃ 암모니아
미세먼지 측정방식레이저 산란 방식
작동 습도0~95% RH, 비응축
통신RS-485, Modbus RTU
전원12V / 0.5A
외형165 × 50 × 115 mm
케이블 글랜드PG-9
KC 인증번호R-R-NW2-AirN-DK
G2B 번호25424614

구성 부품별 사양이며, KC 인증번호와 G2B 번호는 각 부품 기준임. 조립 완제품의 치수·중량·배터리 운용시간·방수방진 등급은 검증 후 공개함.

Where

적용 장소

상·하수도 맨홀

관로 점검·준설 작업 동안 출입구에서 공기 상태를 지켜봄.

정화조 · 집수조

유기물 분해로 황화수소·암모니아가 생길 수 있는 공간에 옵션 센서를 구성해 운용함.

저장탱크 · 반응조

내부 세척·정비 작업 동안 측정값을 출입구 밖에서 함께 확인함.

지하 피트 · 공동구

환기가 어려운 지하 구조물 점검 시 진입 전 확인 절차에 활용함.

소화가스실 · 전기실

밀폐된 설비실 점검 전 내부 공기 상태를 확인함.

공사 현장 지하 구조물

작업 위치가 바뀌는 현장에서 장비를 옮겨 가며 운용함.
